RT-LXQ電力一次消諧裝置

2021/7/26

　　

RT-LXQ系列6～35kV電壓互感器中性點用非線性電阻消諧阻尼器（簡稱一次消諧器），是安裝在6～35kV電壓互感器（以下簡稱壓變或PT）一次繞組Y。接線中性點與地之間的一種非線性電阻消諧阻尼器件。它的體積小、重量輕、散熱快、強度高、便于安裝，很受用戶青睞。

功能特點：

 6-35KV中性點非有效接地電網中的壓變有二個問題需解決：

 壓變的鐵磁諧振產生的過電壓常使設備內絕緣擊穿、外絕緣放電，且常因事故處理不及時或事故擴大而造成大面積停電；

 電網中的弧度接地使電壓互感器頻頻燒毀。使用消諧器可有效地解決上述問題：消除或阻尼變壓變非線性鼓勵磁特性而引起的鐵磁諧振過電壓，這種諧振過電壓會導致系統相對不穩定；能有效抑制間隙性弧光接地時流過壓變繞組的過電流，防止壓變燒毀；限制系統單相接地消失時在變壓一次繞組中產生的涌流，這種涌流會損壓變或使壓變?nèi)劢z熔斷；當系統發生單相接地后可較長時間保護壓變免受損壞。

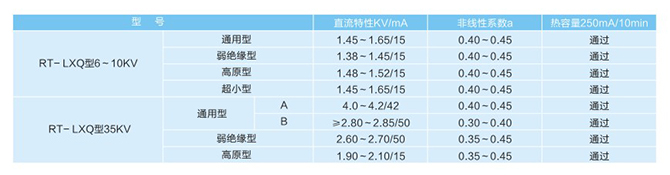

技術參數：
